RXS5型水冷電阻器

結構上采取線繞電阻芯作為骨架，并套以聚丙烯進行保護,外殼及底座焊接后將電阻芯進行密封

所屬分類：

RXS5型電阻器

服務熱線：

029-33763253（市場部）

在線留言

相關產品

詳細描述

主要特點

　　結構上采取線繞電阻芯作為骨架,并套以聚丙烯進行保護,外殼及底座焊接后將電阻芯進行密封，在底座上進行固定及安裝。利用流動的去離子水（或蒸餾水）進行強迫冷卻。該產品功率大、過載能力強，性能穩定可靠，使用方便。

主要用途

　　適用于大功率電源、GTO元件吸收回路、IGCT元件箝位回路等。

技術參數

　　額定功率：3000W

　　阻值范圍：20Ω~80Ω

　　允許偏差：±3%±5%

　　耐電壓：8KVrms（50Hz），產品無擊穿及放電現象。

　　冷卻條件

　　冷卻介質為去離子水、蒸餾水或純凈水。

　　冷卻介質流量應≥5L/min。

　　冷卻介質溫度：-25℃~60℃

　　冷卻介質絕緣電阻：≥0.5MΩ/cm³。

　　冷卻介質流動阻力：≤0.3bar。

　　氣密性（試驗壓力）：試驗壓力11.5±0.5bar，持續10分鐘，產品應無漏氣現象發生。

　　冷卻介質溫升:施加額定功率3KW,持續10min，水流量應≥5L/min,進出水溫差≤11℃。

　　電阻、電極材質要求：要求電阻材質、電極材質均能耐冷卻介質的腐蝕和溫度，并對冷卻介質有最小的離子和雜質污染。電阻和電極材料經72小時浸水（去離子水、蒸餾水或純凈水）試驗，冷卻介質的絕緣電阻應≥初始值的35%。

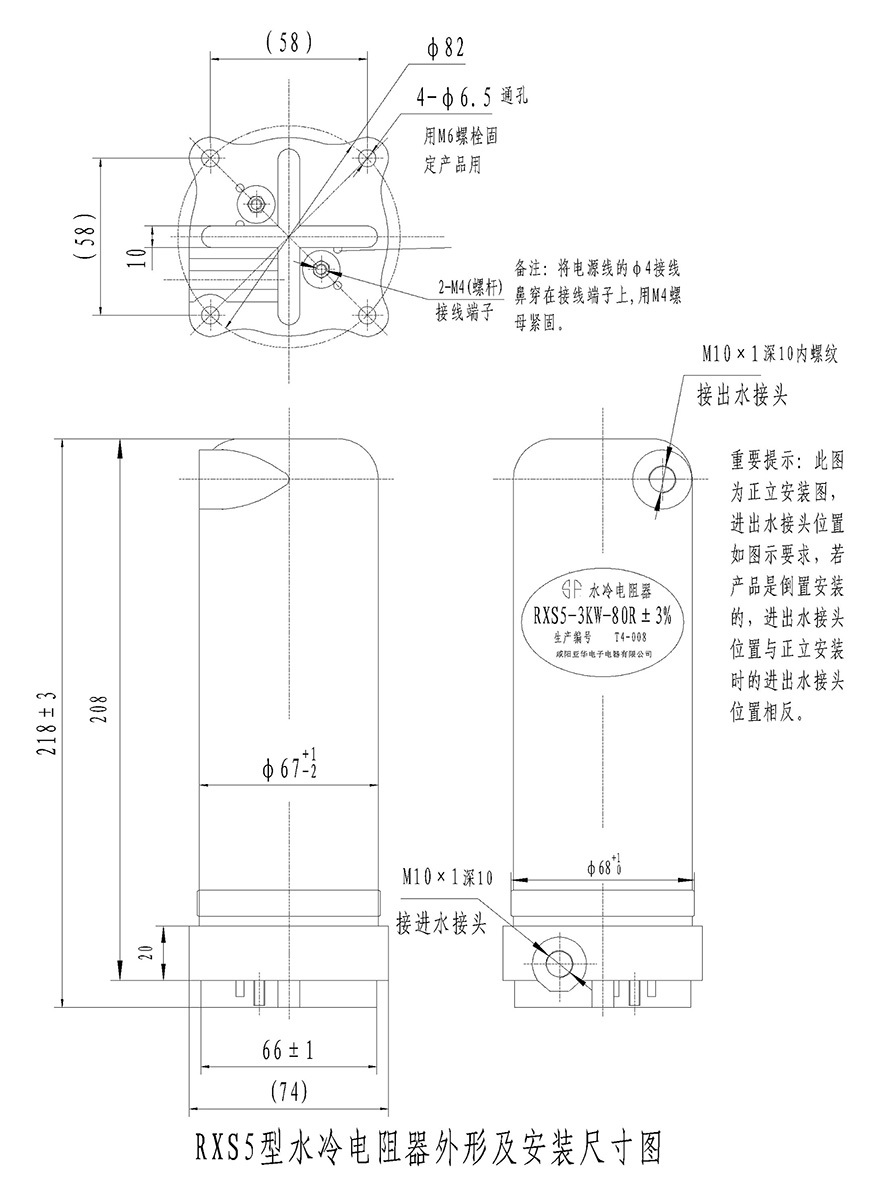

外形尺寸
